BIMモデルチェックシステムとは？
鉄骨設計・施工の品質向上と
エラーの早期発見、
業務のスピードアップ支援に貢献します
鉄骨設計・施工の品質向上と
エラーの早期発見、
業務のスピードアップ支援に
貢献します
サービス概要
steelnaviの『BIMモデルチェックシステム』は、主要なすべてのBIMソフトで作成されたBIMモデルから、鉄骨ファブリケーターでの加工性や構造要件への整合性を「効率的」にチェックするシステムです。
さらに、膨大なCADデータの中から目的の図面を即時に検索する「図面検索機能」も備え、業務負担を軽減します。
steelnaviの『BIMモデルチェックシステム』は、主要なすべてのBIMソフトで作成されたBIMモデルから、鉄骨ファブリケーターでの加工性や構造要件への整合性を「効率的」にチェックするシステムです。
さらに、膨大なCADデータの中から目的の図面を即時に検索する「図面検索機能」も備え、業務負担を軽減します。
本システムでの対応ファイル形式は、世界で流通する主要なBIMソフト・CADソフトから出力可能な「IFCファイル」と、汎用的に使用できる2次元図面形式「DXFファイル」。
これらを活用し、設計情報の“見える化”を実現します。
IFCファイル
IFCとはIndustry FoundationClassesの頭文字
➡ BIMが持つ情報と３次元モデルを共有するファイル
DXFファイル
DXFとはDrawing Exchange Formatの頭文字
➡ 2次元図面を汎用的に使用可能にする共通ファイル
対象の構造物について
ラーメン構造などのシンプルな構造を対象
（複雑形状は3D表示のみ可能で、分析機能は非対応）
主な機能

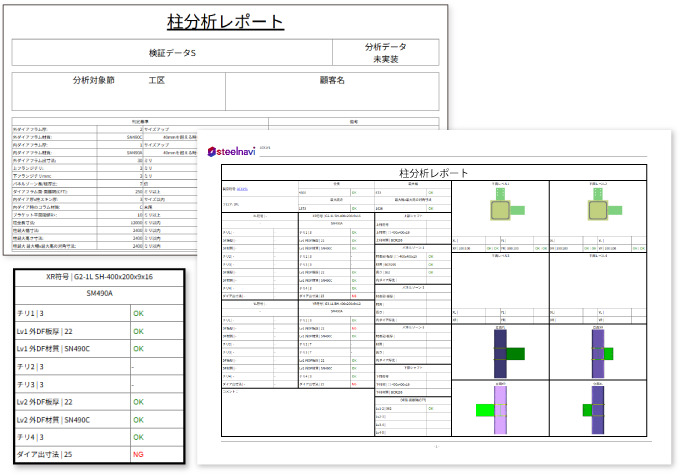

梁・柱の分析レポート出力
PDF形式
| 梁断面分析 | 柱断面分析 |
| 柱分析 | 梁柱・全長分析 |
BIMモデルから抽出した構造情報をPDFレポートとして出力。視覚的に理解しやすく、設計者・施工者間の情報共有に役立ちます。
構造のイメージができる！

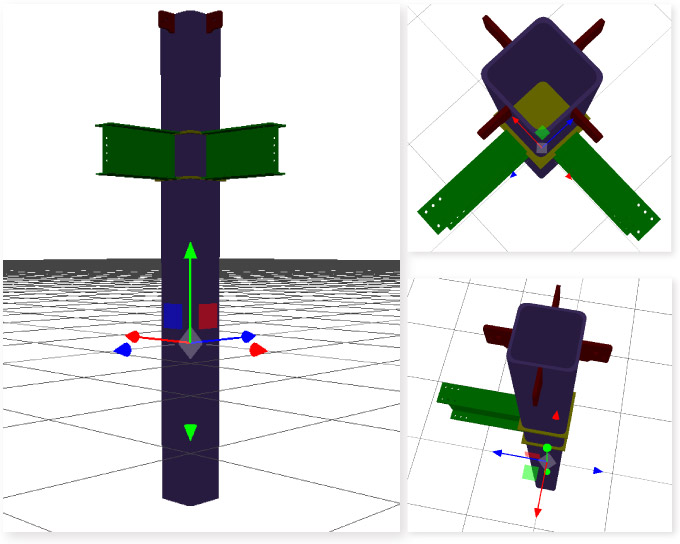

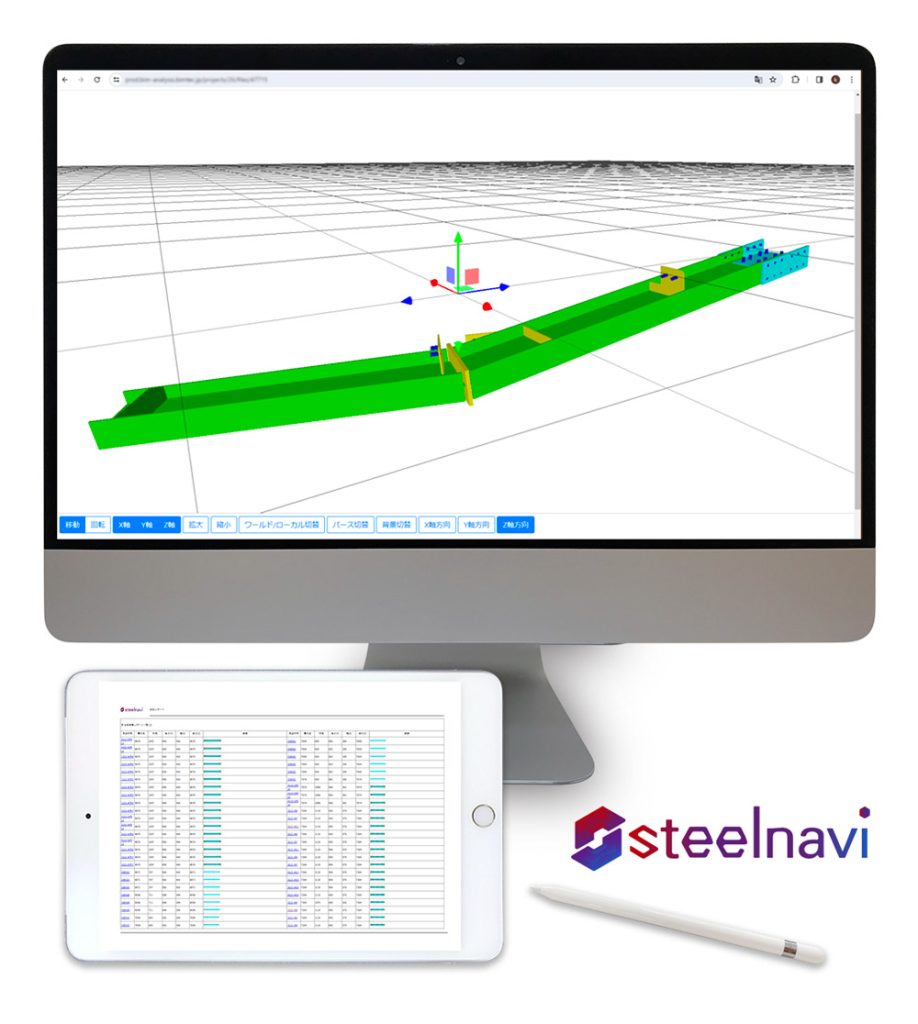

3Dモデル表示機能
製品符号から直接3Dモデルを表示可能。
任意の角度から確認でき、設計意図の把握や現場での確認作業を支援します。
3Dモデルを表示！
どの角度からも
確認が可能です

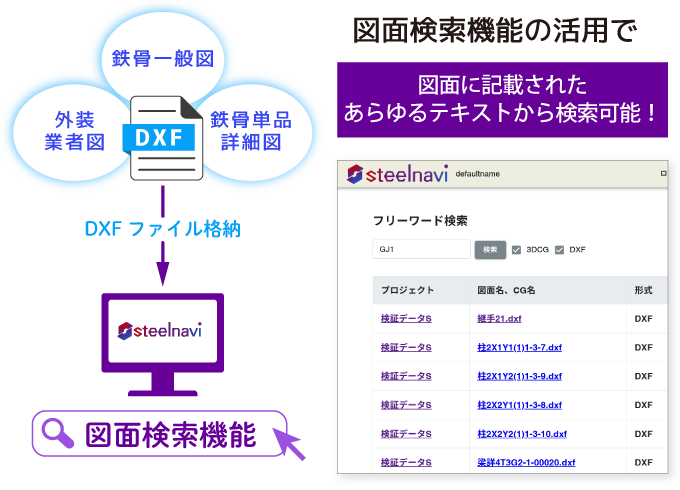

図面検索機能
フリーワード検索
DXFファイルが持つ図面内のテキスト情報をもとに、キーワード検索が可能。また、特定のキーワードを持つ図面の一括検索も可能。
必要な図面を素早く見つけることができます。
活用事例

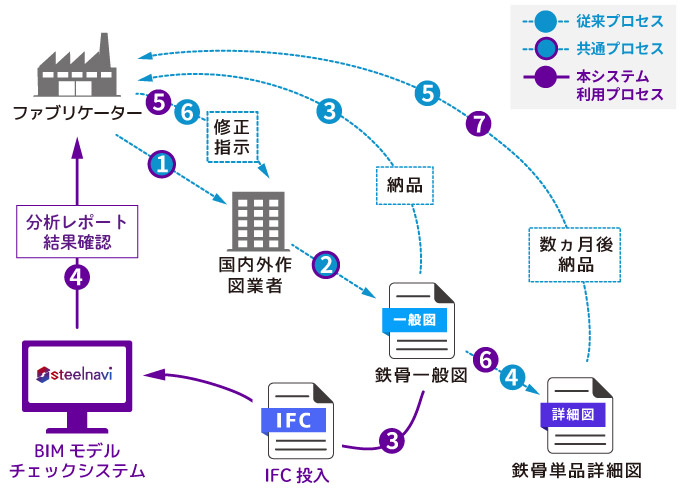

鉄骨ファブリケーター
での導入効果
一般図から詳細図へのリードタイムを短縮し、製作前のエラー排除を実現。IFCモデルの投入による情報の一元管理が可能です。

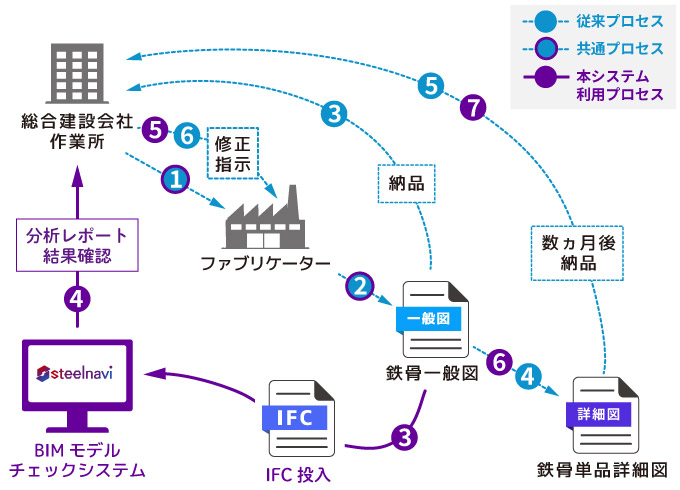

総合建設会社での
業務効率化
作業所のチェック項目を削減
作業所でのチェック項目を削減し、設計・施工間のコミュニケーションを円滑化。BIMモデルを活用した承認業務の効率化に貢献します。
導入メリット
承認業務のスピードアップ
共通のBIMモデルや分析レポートを参照することで、スムーズな情報共有を実現、情報の見える化で、各社業務のスピードアップと品質向上につながります。建設プロジェクト間で共有していると、さらに効率化が可能に！
詳細図の作図前にエラー排除
一般図の作図段階で、詳細図でチェックしていたパネルゾーンの確認が可能になります。加工性や構造要件への整合性を「効率的」にチェック。手戻りや施工ミスを未然に防ぐことで、品質向上につなげます。
リードタイムの短縮
分析レポート出力や図面検索機能により、設計から製作までのプロセスをスムーズに連携。各工程の待機時間を削減し、全体のリードタイムを短縮します。
料金プラン
お客様に合わせたプランをカスタマイズいただけます
いまなら無料！
トライアル期間
2025年12月～2026年2月迄
定額サブスク料金には『1プロジェクト』と『管理者1名分』が含まれます
プロジェクト・ユーザー追加について
トライアル期間中は定額プラン以外のプロジェクト追加およびユーザー追加は行っておりません。ご了承ください。
必要権限の『ユーザー数』を追加することが可能です。フルコントロール権限は、管理者としてデータのアップロードや分析が行えます。
※定額プランの月額料金に加えて追加料金が発生します
お問い合わせ
導入に関するご相談、不明点などございましたらお気軽にお問い合わせください。
無料でお試し
まずは試してみたい企業様向けに、トライアルアカウントをご用意しています（決済情報不要）
